Koło zębate o zebąch wewnętrznych

Forum poświęcone aplikacjom takim jak Inventor, Solid Edge, SolidWorks... czyli nowoczesnym narzędziom do modelowania.

Koło zębate o zebąch wewnętrznych

Postprzez damianprz » kwi 07, 2017 08:12

Witam
Potrzebuję narysować detal, który ma kilka zębów wewnętrznych.
Mam do dyspozycji Inventora 2016 i Autocad Mechanical 2016
Złożenie -> Projekty -> Przeniesienie napędu -> Przekładnia walcowa ? (tworzy 2 zębatki)

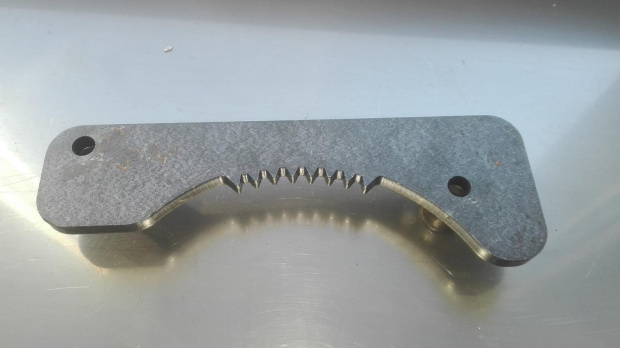

Obrazek
damianprz

Posty: 32
Dołączył(a): sty 10, 2011 13:43

Re: Koło zębate o zebąch wewnętrznych

Postprzez kasztan00126 » kwi 07, 2017 14:40

To pytanie czy ogłoszenie???
kasztan00126

Posty: 86
Dołączył(a): mar 20, 2015 16:00

Re: Koło zębate o zebąch wewnętrznych

Postprzez damianprz » kwi 07, 2017 16:09

Pytanie aczkolwiek najłatwiej będzie zeskanować detal i odrysować go w Cadzie
damianprz

Posty: 32
Dołączył(a): sty 10, 2011 13:43

Re: Koło zębate o zebąch wewnętrznych

Postprzez tomaszjar » kwi 11, 2017 13:07

w jakiś sposób zmierz zęby
jeżeli to są zęby ewolwentowe to wygeneruj przekładnie zębatą o zaziębieniu wewnętrznym.
możesz wygenerować tylko jedno koło wewnętrzne.

otwórz kolo wewnętrzne do edycji jako cześć
usuń niepotrzebne elementy
dorysuj blaszkę
T.Jarmuszczak
