Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Rozmowy na różne bardziej lub mniej luźne tematy, nie związane z tematyką innych forów.

Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez renegat » lis 29, 2009 15:32

Witam

Jestem początkujący w tym temacie więc proszę o wyrozumiałość :wink:
Mam ogromną prośbę do znawców tematu rysunku technicznego o kilka rad.
Na rysunku z bryłą obrotową, czy wymiar 68 po lewej stronie powinien być?
Obrazek

Na rysunku z półwidokiem i półprzekrojem o co chodzi z punktem 2 "to nie jest baza", wymiar jest źle podany?
Obrazek
Ostatnia moja prośba.

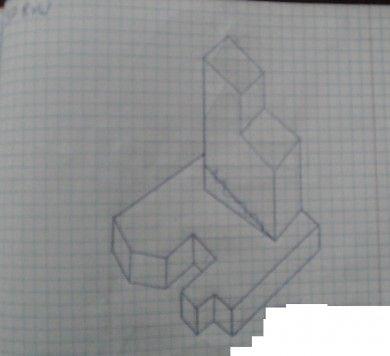

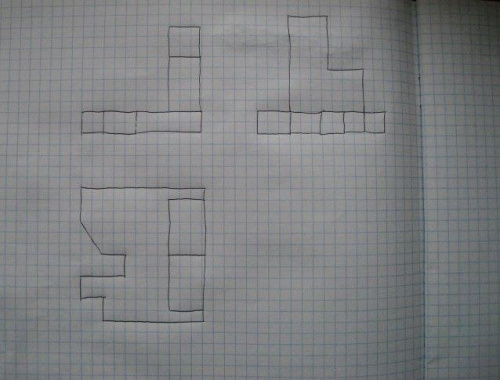

Moim zadaniem było zrzutować i zwymiarować tą bryłę w jak najmniejszej liczbie rzutów 2 lub 3. Czy dobrze je zrobiłem?
Obrazek

Obrazek
Dziękuje za odpowiedzi.
Przepraszam modów umieściłem temat nie wtym dziale co trzeba.
Ostatnio edytowany przez renegat, lis 29, 2009 19:15, edytowano w sumie 1 raz
renegat

Posty: 10
Dołączył(a): lis 29, 2009 14:58

Re: Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez MYCA » lis 29, 2009 18:32

:D Witam,

prosze przeedytuj post i wywal te ogromne zdjecia - spakuj je (zip) i wrzuc na np. wrzuta.pl. No bo tak to mordega ze scrollowaniem...

Pozdr. :) tomek
Avatar użytkownika
MYCA

Posty: 3291
Dołączył(a): lip 27, 2008 12:38

Re: Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez renegat » lis 29, 2009 19:30

MYCA napisał(a)::D Witam,

prosze przeedytuj post i wywal te ogromne zdjecia - spakuj je (zip) i wrzuc na np. wrzuta.pl. No bo tak to mordega ze scrollowaniem...

Pozdr. :) tomek


Już poprawione, sorki za takie wielkoludy. :)
renegat

Posty: 10
Dołączył(a): lis 29, 2009 14:58

Re: Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez MYCA » lis 29, 2009 20:07

:D Witam,

1. Wymiar "68" - jak pojedziesz od gory to masz : 10 + 14x45 + 55 a po lewej calkowita wysokosc 124. Wiec wymiar "68" jest wymiarem wynikowym. Nie zamyka sie lancucha wymiarowego ( nie wymiaruje sie podwojnie)

2. Zadam Ci pytanie - A jak chcesz to zmierzyc? Na krawedz sfazowania???
Juz ja to chce widziec ( i Ty pewnie tez). Obrazek (ZAPAMIETAC!)
Baza jest tutaj powierzchnia miedzy fazami albo lepiej od gory ( poczatku czesci). To zalezy od tego jakie (i gdzie sa tolerancje wymiarow).

3. Po lewo gorny i dolny wystarczy ( pod warunkiem, ze slupek nie jest ciety ukosnie). Na gornym, 3 linia od lewej przerywana - ukryta krawedz.

Pozdr. :) tomek

PS - te duze fotki byly niezle - na przyszlosc pakuj i wrzucaj.
Avatar użytkownika
MYCA

Posty: 3291
Dołączył(a): lip 27, 2008 12:38

Re: Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez renegat » lis 29, 2009 20:37

1. To skąd będę wiedzieć gdzie dokładnie narysować koło, jeśli nie podam wymiaru 68 ?
Chyba najlepiej wywalić wymiar 55, a 68 zostawić.

Taka sprawa dot. 1 rys., gość przeciągnoł mi krawędź w tym "półkolu" po prawej stronie, czy to jest poprawnie, bo w książce na rysunkach nie ma czegoś takiego.


2. Czyli wymiar 39 przy punkcie 3, podać od samej góry?
renegat

Posty: 10
Dołączył(a): lis 29, 2009 14:58

Re: Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez MYCA » lis 29, 2009 21:04

:D Czesc,

1. Moj blad ("68") - ale tylko po czesci. Bo tutaj ponownie pytanie z punktu 2 - jak zmierzyc. Pamietaj (wyobraz sobie), jak masz suwmiarke a nie maszyne pomiarowa to nie da sie tego bez bolu zmierzyc. Ja dal bym tutaj wymiar od drugiej krawedzi - bo od czola tez nie zmierzysz (suwmiarka 150mm). Co do lancucha wymiarowego, to istotne ale nie w tym przypadku.

2. Z zasady nie wymiaruje sie na "czesci" - to co On Ci przeciagnol to pomocnicza linia wymiarowa.


3. Albo od samej gory albo od nastepnej powierzchni plaskiej - jak powiedzialem, zalezy to od tolerancjii (jezeli wystepuja). W tym przypadku (bez tolerancji) to oba wymiary sa dobre.

A tak na marginesie - czesci toczone wymiaruje sie od czola (bazy) a zarazem konca, ktory wystaje z uchwytu tokatskiego(futra)...

Pozdr. :) tomek
Avatar użytkownika
MYCA

Posty: 3291
Dołączył(a): lip 27, 2008 12:38

Re: Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez renegat » lis 29, 2009 21:16

Siemka;)

1. Podsumowując ,to co usunąć, dokładniej gdzie dałbyś ten wymiar?

Mam już dość tego rysunku, co go oddam z poprawionymi błędami to znajduje mi nowe :x

A tak wogóle to dziękuje że mi pomagasz :)
renegat

Posty: 10
Dołączył(a): lis 29, 2009 14:58

Re: Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez MYCA » lis 29, 2009 21:23

:D Hi,

wywal "68" i daj wymiar od "poczatku stozka" ( za czworokatem).

A poza tym to sie nie przejmoj zbytnio - wszyscy musieli przez to przejsc. Tak jak wczesniej przez "Tabliczke mnozenia". Normalka - cala sztuka w tym, aby jak najwiecej wiedzy polknac i zapamietac ( a przynajmniej wiedziec z czym to sie je i gdzie tego szukac.)

No, to tyle...

Pozdr. :) tomek
Avatar użytkownika
MYCA

Posty: 3291
Dołączył(a): lip 27, 2008 12:38

Re: Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez renegat » lis 30, 2009 12:03

Nie kapuje dokąd dać ten wymiar, mógłbyś mi to narysować?
Wymiar 55 zostaje, bo tam jest 2 punkt "krawędź wynikowa"?
renegat

Posty: 10
Dołączył(a): lis 29, 2009 14:58

Re: Rzutowanie, wymiarowanie, półprzkrój i półwidok(kilka pytań)

Postprzez MYCA » lis 30, 2009 14:14

:D Witam,

masz w PM'e

Pozdr. :) tomek
Avatar użytkownika
MYCA

Posty: 3291
Dołączył(a): lip 27, 2008 12:38
