Schemat statyczny - oparcie płyty dachowej TT

Postprzez johny42 » gru 27, 2013 12:22

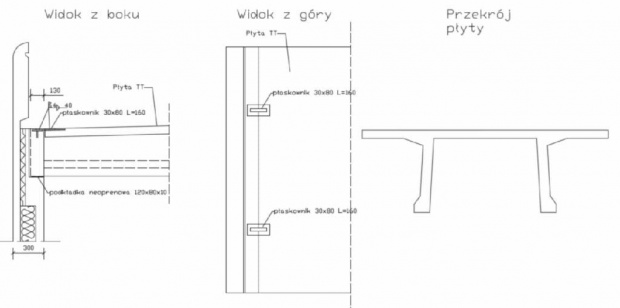

Projektuje płyte dachową strunobetonową TT i mam problem ze schematem statycznym. Jest to płyta w systemie Bashallen i mam pytanie czy przy takim podparciu rys. w załączniku troche prowizoryczny ale myślę ze da sie zobaczyć. Mam zamodelować całą ramę z podparciem przegubowym przy połączeniu plyty ze ścianą czy jako utwierdzone dzięki blaszkomi spawom łączącym? Z góry dziękuje za pomoc!
Obrazek
johny42

Posty: 9
Dołączył(a): cze 01, 2012 13:24
